46-rida tööriista CNC tööpinkide tööpindu

Shadick on Hiinas originaalne 46-rida tööriista CNC tööpinkide tootja, kes on spetsialiseerunud aastaid CNC tööpinkide teadus- ja arendustegevusele ja tootmisele. Meie tooted pakuvad selgeid eeliseid nii hinnas kui ka kvaliteedis ning loodame saada teie pikaajaliseks partneriks Hiinas.

Saada päring

Tootekirjeldus

45-kraadine kaldvoodi disain, operaatoritele mugav tõmmata toorikuid üles ja alla ning sujuv kiibide eemaldamine. Üli suure suure x-teljega on löök 900 ja z-telje löök on 350, mis teeb 46-rea tööriista CNC tööriistad nugade korraldamiseks hõlpsasti. Seda saab varustada ka torni ja toitepeaga. Uuendatud lihtsat jahvatamise ühendit mitme valikuga, saab 4-teljelise ahela funktsiooni saavutamiseks varustada lendava lõikuripeaga. Üheosa valatud voodi korpus tagab kokkupandud masina stabiilsuse ja täpsuse sõltumatu spindliüksusega.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	46a
Keerutama voodi korpust	Φ500
Suurim läbimõõdu töötlemine	Φ350
Spindle
Spindli nina	A2-5
Baaride ava	Φ46
Spindli kiirus	0-6000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje löök	900mm
Z-telje insult	350mm
Mootorivõimsus
Spindl (servo) ja mootor	7,5kW
X telg (servo) ja mootor	1,3kW/1,7kW
Z telg (servo) ja mootor	1,3kW/1,7kW
Teine
Kaal	3200 kg
Mehaanilised mõõtmed	223016001900

Tootepüha ja rakendus

Shadick 46-Leani tööriista CNC tööpinkide tööpinkidest on saanud väikeste ja keskmise suurusega täppisosade töötlemissektoris võrdlusalus, tänu nende pika tsükli stressi leevendamise protsessile, põhikomponentidele parimatest rahvusvahelistest kaubamärkidest ja intelligentse töötlemise võimalusi. Eriti sobib see hästi paindlike tootmisstsenaariumide jaoks, mis nõuavad mitmesuguse, väikese partii ja ülitäpseid nõudeid, muutes selle ideaalseks valikuks 2. astme tarnijatele autoosades, meditsiini- ja 3C-tööstuses tootmisvõimsuse täiendamiseks.

Tootmise üksikasjad

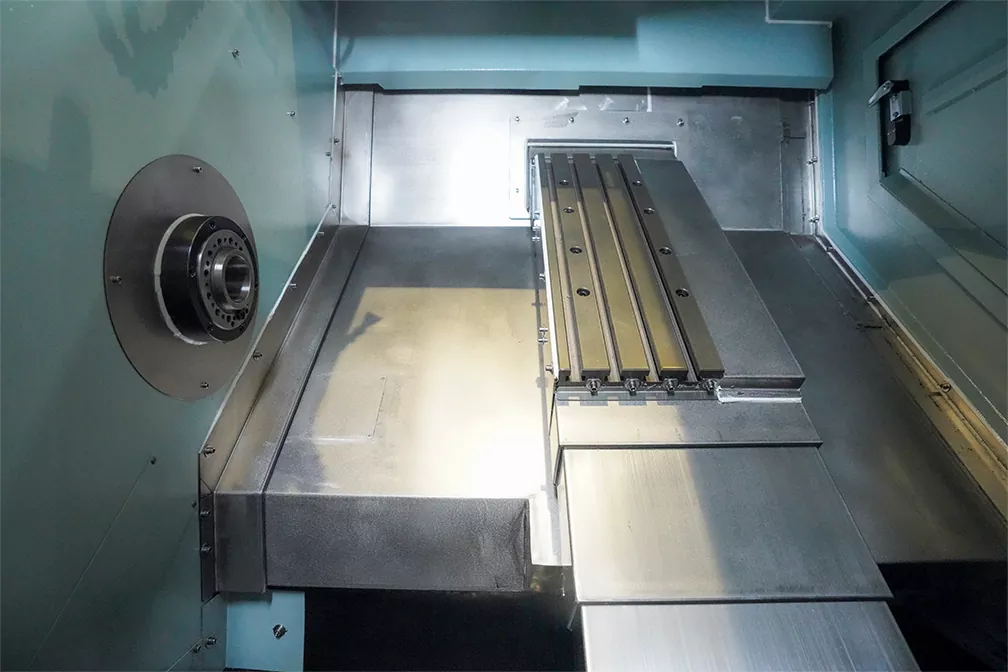

46-rida tööriista CNC tööpinkide sisemine struktuur, X-telje löök 900, Z-telje löök 350

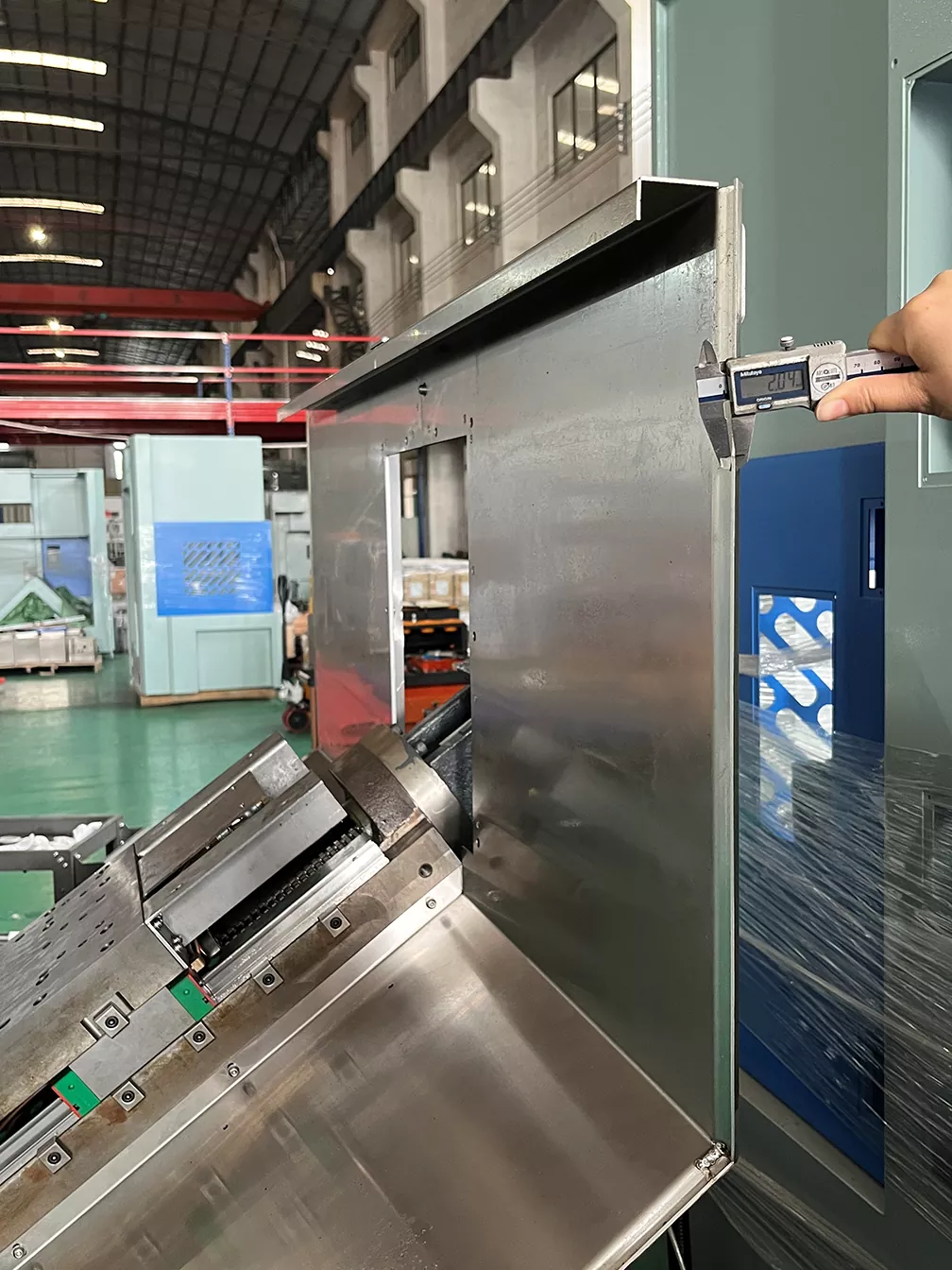

2mm roostevabast terasest täielikult suletud kaitsekujundus。

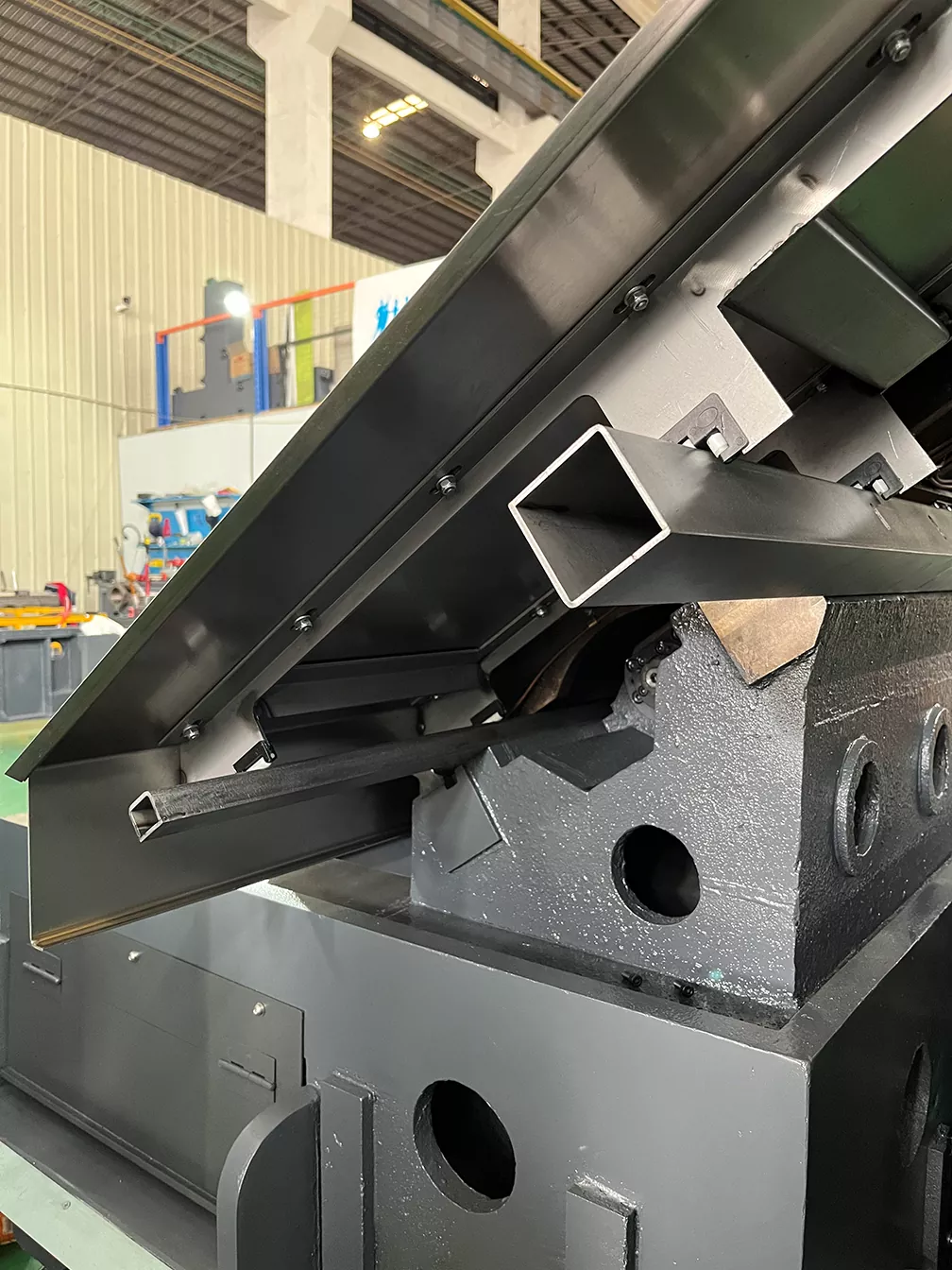

Kasutage tugevdamiseks 3mm tugevdusvarda ， ühekihiline sisekaitse

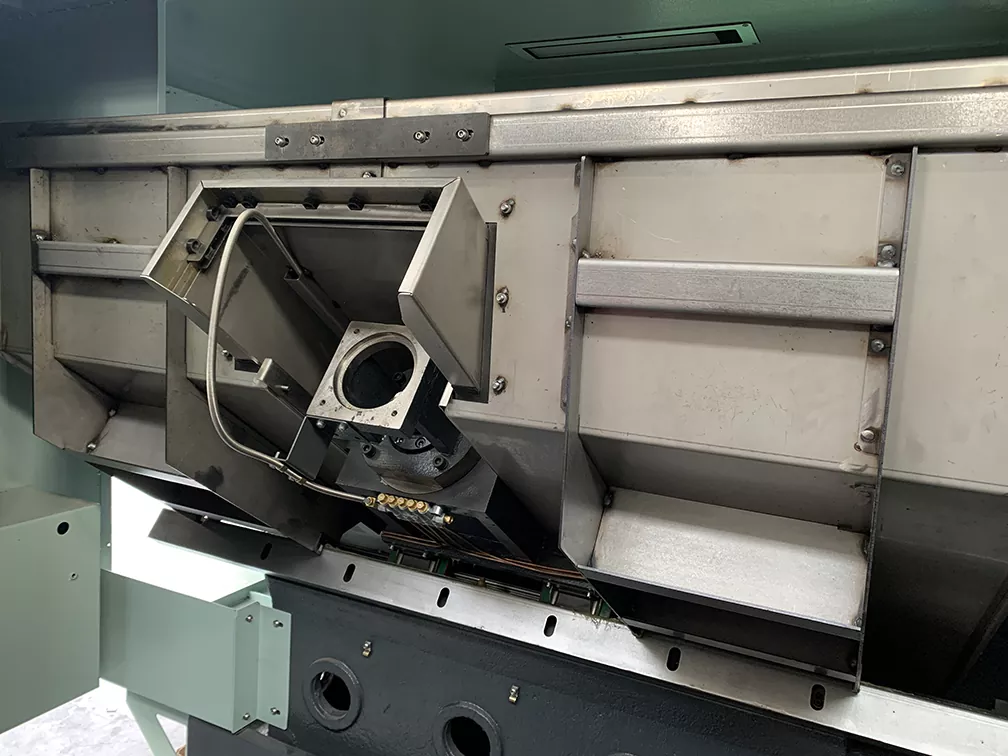

Me kasutame kahte abitore, mis on valmistatud roostevabast terasest, pikkusega 1,5 m ja paksus 3mm. Vähendage tööriistaliinid ja parandage masina stabiilsust
