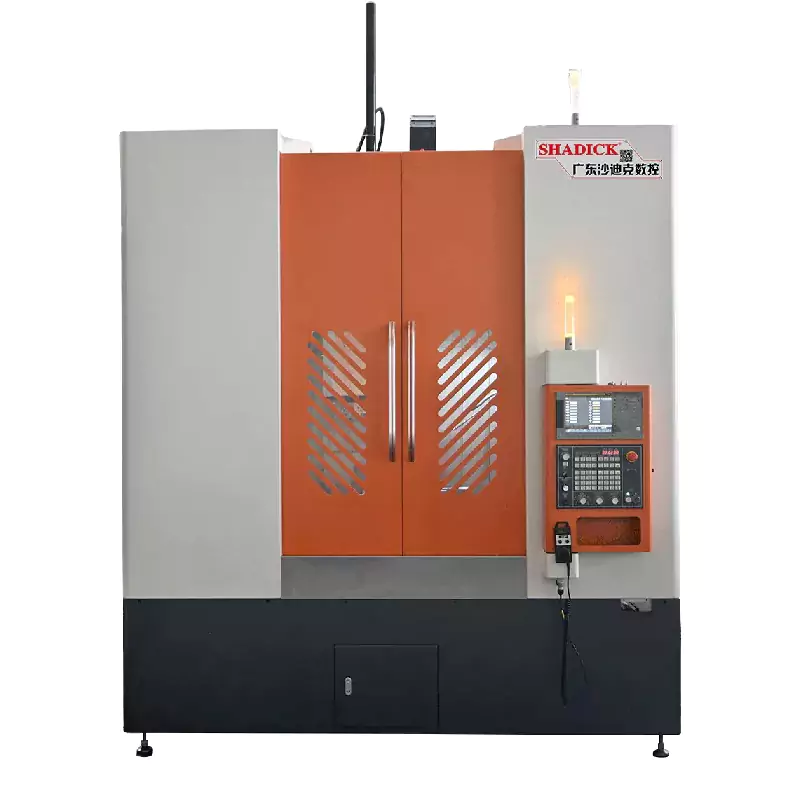

80 vertikaalset CNC tööpinki

80 vertikaalset CNC-tööpinki on varustatud mitmeteljelise juhtseadmega, mis paindlikult kohaneb keerukate toorikute mitmetahuliste töötlemisvajadustega. Workbenchi positsioon on intuitiivne, programmeerimine on lihtne ja operaatoritele on mugav teha töötlemistoiminguid ja programmi muudatusi. Erinevate tööstusharude töötlemisvajaduste rahuldamiseks saab see käsitseda mitmesuguseid materjale, sealhulgas metalle, mittemetalle jne.

Saada päring

Tootekirjeldus

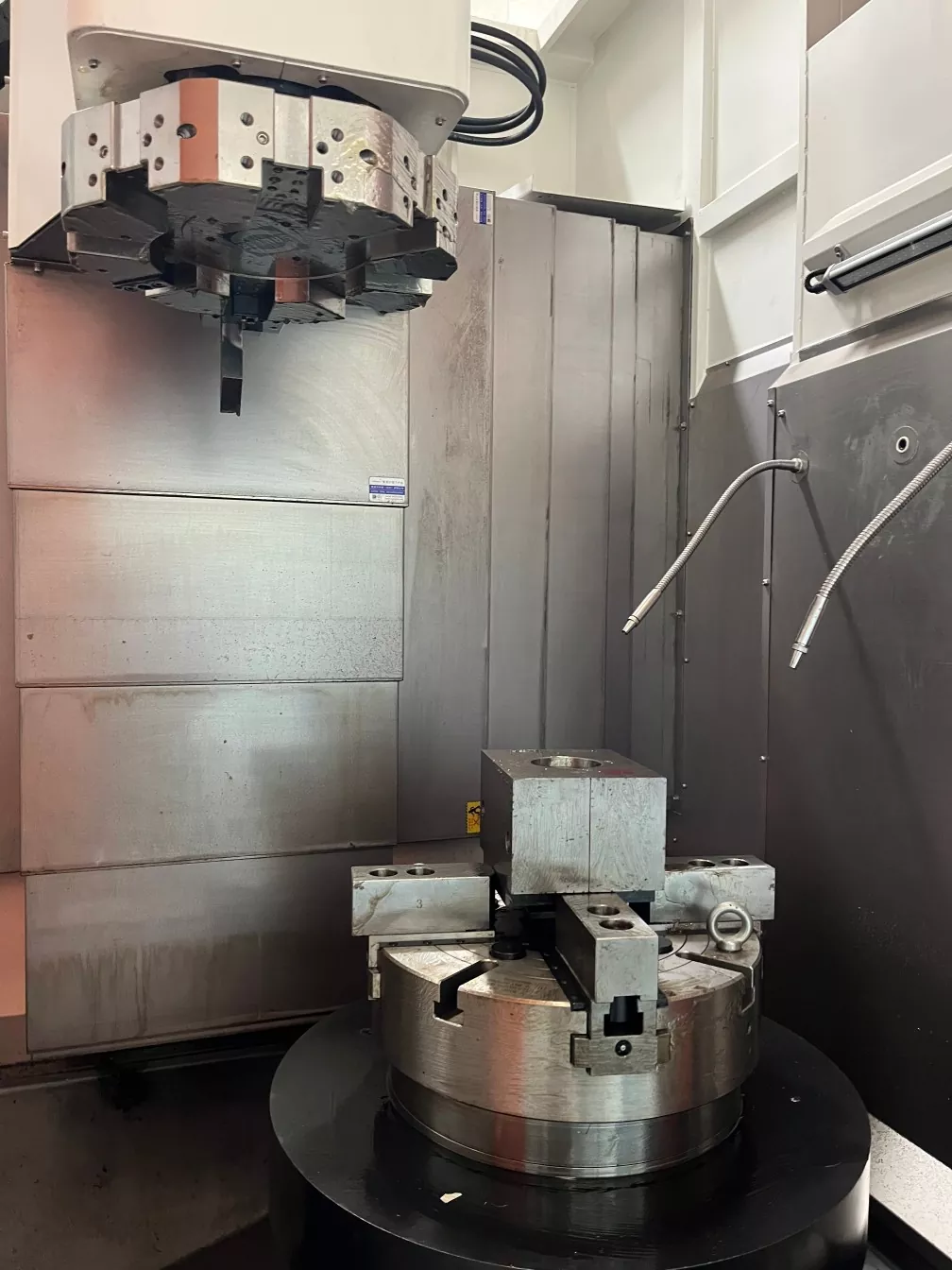

Stabiilne töötlemine: tooriku positsioneerib loomulikult gravitatsioon, pakkudes stabiilset lõikerõnga, et tagada ülitäpne töötlemine. Saksa Schott Turniga ühendatud 80 vertikaalsel CNC -tööpinnal on ülitäpne, täpne positsioneerimine ja tugev jäikus.

Mõlemad teljed (XZ) kasutavad 55 mm ja 50 mm kruvivardade raskeveokite rullikke, mida toetavad kuus raskeveokite liugurit

Sobib suurte välisl läbimõõtude ja raskete raskustega osade töötlemiseks.

Tööpinkide alus on peaaegu ruudukujuline, suure jäikusega, vähendades deformatsiooni ja liikumise mõju.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	LC60	LC80
Keerutama voodi korpust	Φ700	Φ850
Suurim läbimõõdu töötlemine	Φ600	Φ800
Spindle
Spindli nina	A2-8	A2-11
Baaride ava	Φ86	Φ60
Spindli kiirus	0-2000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,008
Spindli tulistamine	≤0,008/100mm
Spindli kitsenev	≤0,008/100mm
X, z ristkalg	≤0,008/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje löök	500mm
Z-telje insult	750mm
Mootorivõimsus
Spindl (servo) ja mootor	15kW
X telg (servo) ja mootor	2,9kW
Z telg (servo) ja mootor	2,9kW
loputama
loputama	8 380 tööriistaalusega töökohad
Teine
Kaal	9000 kg	11000 kg
Mehaanilised mõõtmed	245023302650

Tootepüha ja rakendus

Raskeid ja suure osa töötlemist, näiteks võllid, käigud, rattakeskused jne, kasutatakse laialdaselt sellistes tööstusharudes nagu raskete masinate tootmine, kaevandamine ja õli kaevandamine. Ülitäpsust vajavad väljad, näiteks kosmosekomponendid, nõuavad äärmiselt suurt mehaanilise täpsust ja pinnakvaliteeti. Suurte vormide ja seadmete komponentide tootmine: vastamine keerukate kujude ja suurte komponentide, näiteks hallituse tootmine ja elektritootmise seadmed.
