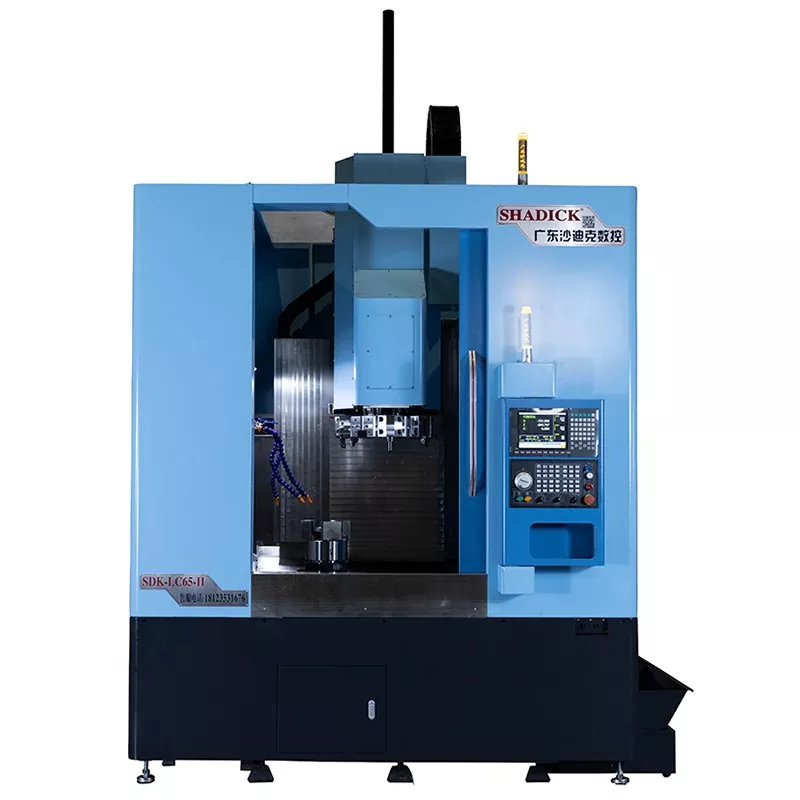

60 vertikaalset CNC tööpinki

60 vertikaalse CNC -tööpinkide vertikaalne paigutus toob palju eeliseid: selle kompaktne struktuur, väike jalajälg ja sobivus piiratud ruumiga töökeskkonna jaoks. Toor on looduslikult positsioneeritud raskusjõuga töötlemisprotsessi ajal, mis pakub äärmiselt stabiilset töötlemiskeskkonda toimingute lõikamiseks ja tagab ülitäpse töötlemise saavutamise.

Saada päring

Tootekirjeldus

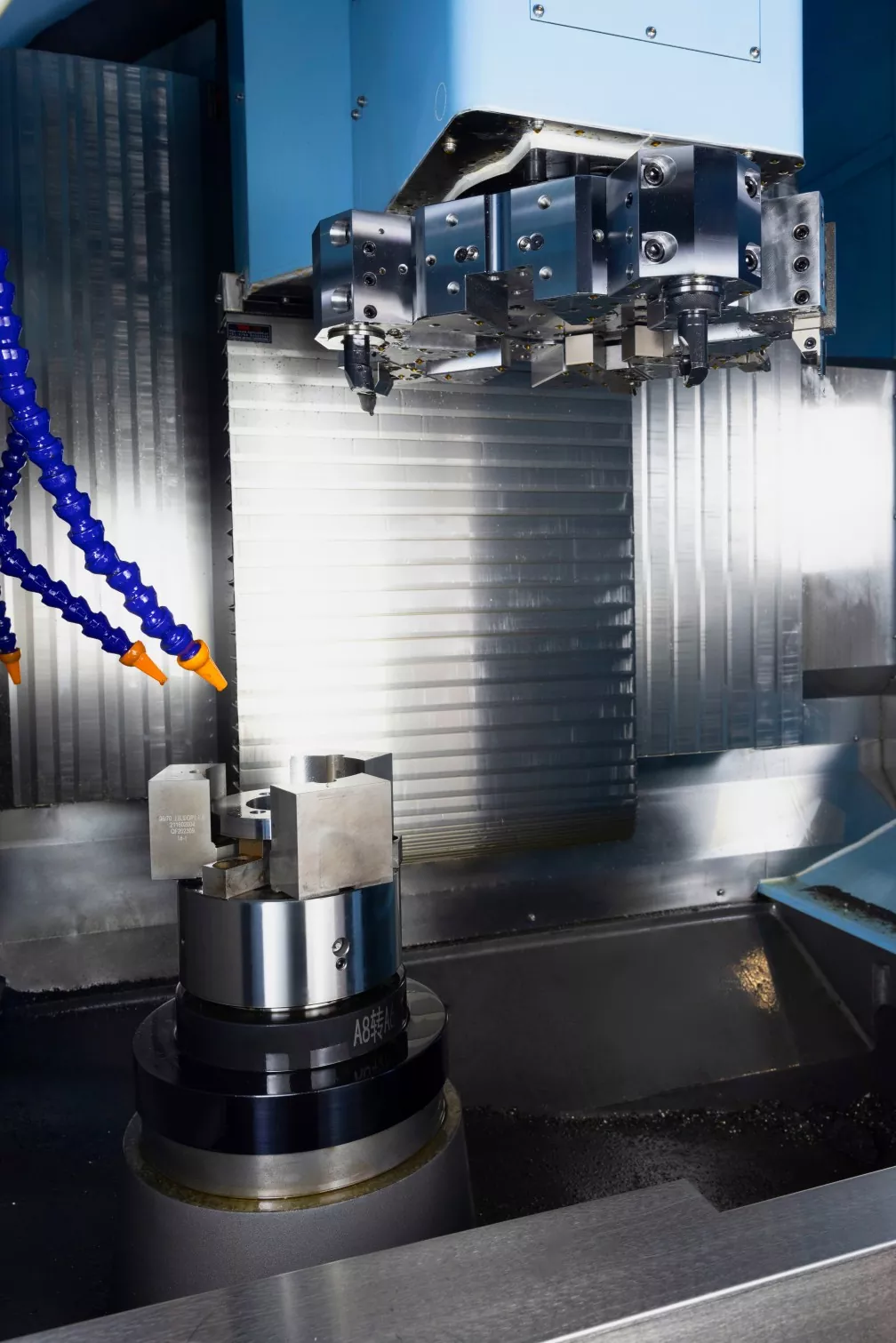

60 Vertikaalsed CNC -tööriistad on tavaliselt varustatud erinevate lisaseadmete ja tööriistadega, mis võivad täita mitmesuguseid töötlemisülesandeid, näiteks pööramine, freesimine, puurimine, koputamine jne. Nendel on tugev kohanemisvõime ja kõrge paindlikkus, rahuldades mitmekesiseid töötlemisvajadusi. Vertikaalsete tööpinkide konstruktsiooniehitus hõlbustab integreerimist automatiseeritud seadmetega, näiteks laadimis- ja laadimisseadmete ja robotitega, moodustades automatiseeritud tootmisliinid, mis saavutavad tõhusaid ja pidevaid töötlemistoiminguid, vähendavad tööjõukulusid ja parandavad tootmise tõhusust.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	LC60	LC80
Keerutama voodi korpust	Φ700	Φ850
Suurim läbimõõdu töötlemine	Φ600	Φ800
Spindle
Spindli nina	A2-8	A2-11
Baaride ava	Φ86	Φ60
Spindli kiirus	0-2000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,008
Spindli tulistamine	≤0,008/100mm
Spindli kitsenev	≤0,008/100mm
X, z ristkalg	≤0,008/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje löök	500mm
Z-telje insult	750mm
Mootorivõimsus
Spindl (servo) ja mootor	15kW
X telg (servo) ja mootor	2,9kW
Z telg (servo) ja mootor	2,9kW
loputama
loputama	8 380 tööriistaalusega töökohad
Teine
Kaal	9000 kg	11000 kg
Mehaanilised mõõtmed	245023302650

Tootepüha ja rakendus

Mootoritööstuses kasutatakse mootori komponentide, ülekandekorpuste ja muude keerukate kehakonstruktsioonide töötlemiseks 60 vertikaalset CNC tööpinki. Need osad vajavad tavaliselt suurt täpsust ja head pinnakvaliteeti ning vertikaalsed tööpinnad võivad täita neid rangeid tootmisnõudeid. Vertikaalseid tööpindu, eriti vertikaalseid treisid, kasutatakse tavaliselt suurte plaadiosade, näiteks hooldade, äärikute, pidurit trummide jms töötlemiseks. Nendel osadel on suuremad radiaalsed mõõtmed ja vertikaalse tööpinnase paigutus võimaldab sellel hõlpsalt rahuldada selliste toorikute töötlemisvajadusi.
