52-TAILSTOCK TORRUT CNC tööpinkide tööpindu

Enne 52-TAILSCOCK CNC tööpinkide kasutamist veenduge, et toite-, pneumaatilised, hüdraulilised ja muud masina süsteemid oleksid normaalses seisukorras. Kontrollige, kas lõiketööriistad, seadmed ja toored on turvaliselt paigaldatud ning kas sellised lisaseadmed, näiteks tagatoed, on puutumata ja kahjustamata. Kirjutage või importige vastavad CNC -programmid vastavalt töötlemisnõuetele. Programmis on vaja eel- ja peatada saba ülaosa stardi- ja peatada, samuti asjakohased liikumisjuhised ja parameetrid.

Saada päring

Tootekirjeldus

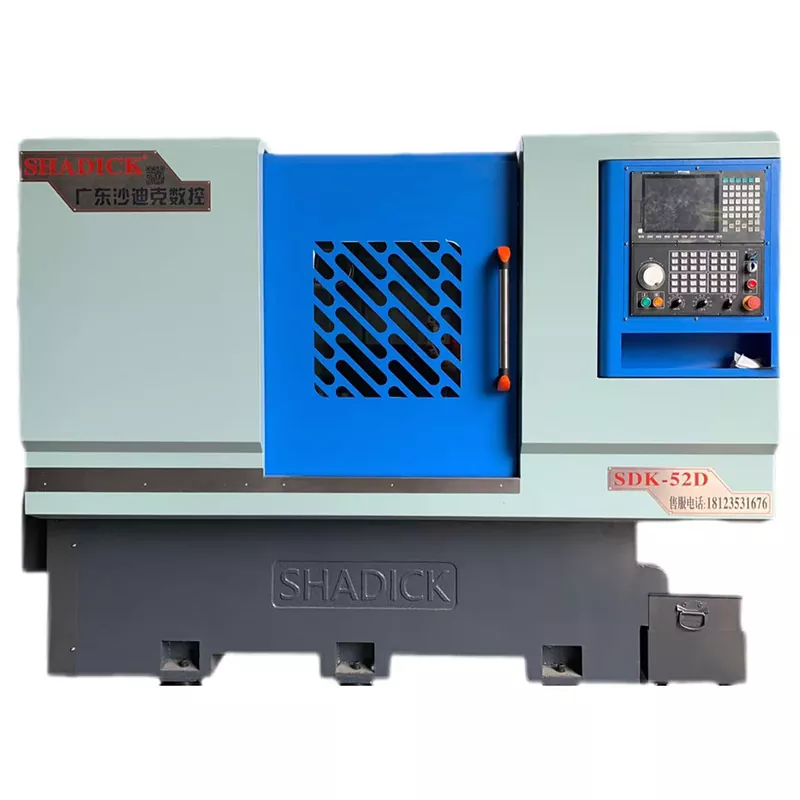

Meie 52-TAILSCOCK TORN CNC tööpinkide tööpindadel, mis on varustatud torniga, millel on keskkõrgus 100, lõikuri ketta läbimõõduga 420 ja 12 jaama, on stabiilne jäikus ja suur täpsus. See on varustatud programmeeritava hüdraulilise sabakomplektiga. Ainult ühe nupuvajutusega saate Tailstocki pikendada või tagasi tõmmata, mis teeb tulemuste kinnitamise lihtsaks. Sellel on kaks juhtimiskiirust, kiire ja aeglane. 35-kraadise voodi kujundus vähendab oluliselt X-telje mootori koormust. Rullikruvide paigaldamine suurendab jäikust ja stabiilsust. See on võimeline terasest osade ja roostevabast terasest osade ulatuslikku täppismatöötlust, samuti võlli otstes puurimis- ja koputamisoperatsioone. Tailmasinaga masin võib masinaid pikkade võlli osadega masinaga masinda.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	52D
Keerutama voodi korpust	Φ500
Suurim läbimõõdu töötlemine	Φ400
Spindle
Spindli nina	A2-6
Baaride ava	Φ52
Spindli kiirus	0-6000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje löök	250mm
Z-telje insult	510mm
Mootorivõimsus
Spindl (servo) ja mootor	11kW
X telg (servo) ja mootor	1,8kW/2,4kW
Z telg (servo) ja mootor	1,8kW/2,4kW
Tagatiit
Kesktüüp	Morse nr 5 (Rotary keskus)
Varruka läbimõõt	Φ95mm
Silindri töörõhk	5-20 kg
Keskkoormus	120mm
Tagatihe	420mm
Teine
Kaal	3500 kg
Mehaanilised mõõtmed	271016351685

Tootepüha ja rakendus

Suuremahulist tootmist vajavate stsenaariumide korral toimivad hästi ka sabaosadega tornikraanad. 52-TAILSCOCK TORN CNC tööpinkide tõhus töötlemisvõime ja stabiilne töötlemiskvaliteet võimaldavad tal märkimisväärselt parandada tootmise tõhusust, tagades samal ajal toote kvaliteedi. Näiteks sellistes põldudes nagu autotootmine ja elektrooniline toodete tootmine, kasutatakse komponentide masstootmiseks laialdaselt sabapinnaga tornikraanasid.
