Topeltpindlik ühevärvitud CNC tööpinkide tööpindu

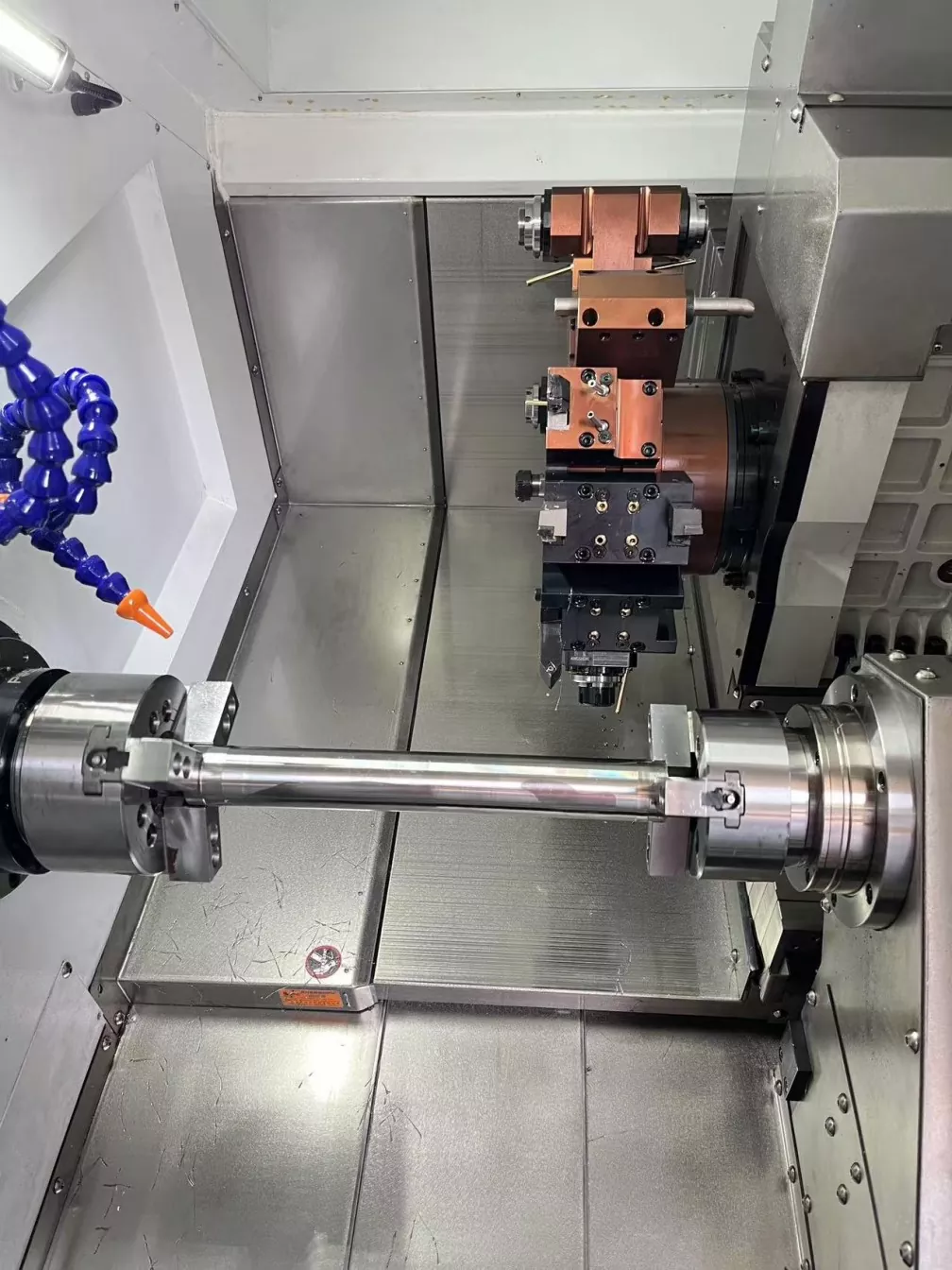

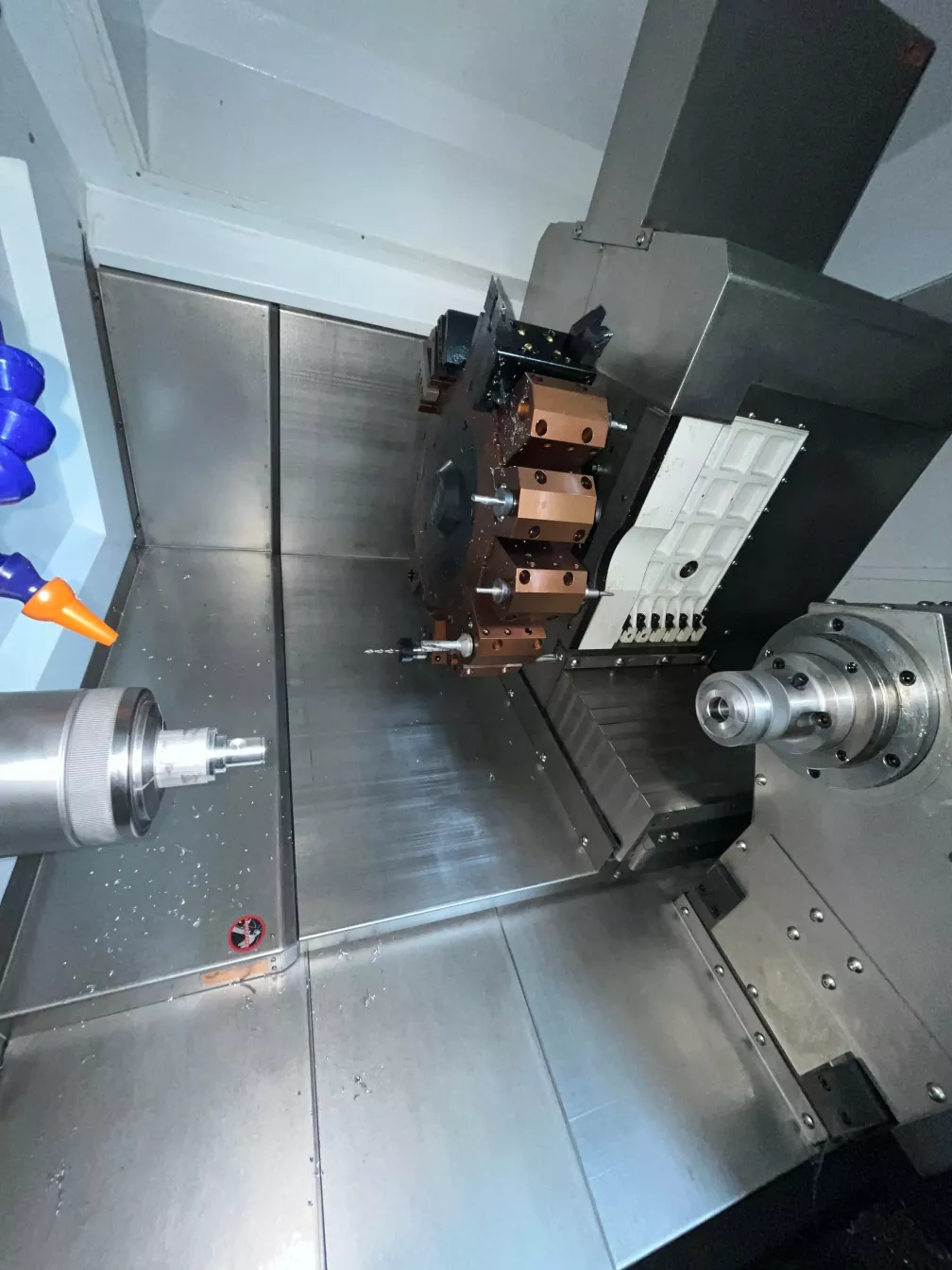

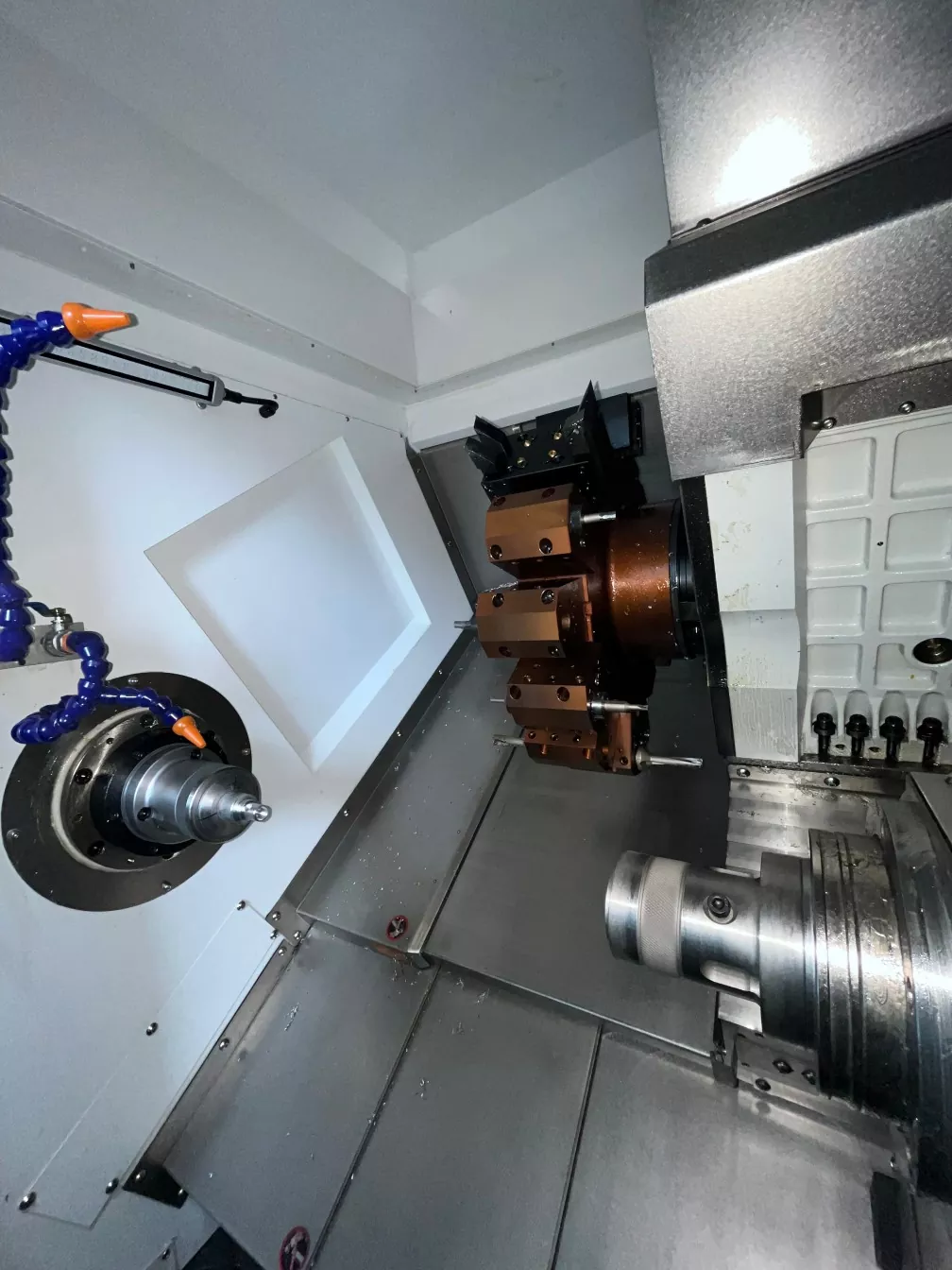

Topeltpindlik ühevärvitud CNC-tööpindude tööpindudena, nagu nimigi ütleb, on tööpink varustatud kahe spindli ja torniga. Seda tüüpi tööpinkide voodi on tavaliselt varustatud tooriku spindliraami ja tooriku sub spindli raamiga, samuti liikuva torniga. Tooriku spindliraami ja tooriku subpindli raami kasutatakse vastavalt klammerdamiseks ja töötlemiseks, samas kui tööriistahoidja vastutab toimingute kärpimise eest.

Saada päring

Tootekirjeldus

Võrreldes traditsiooniliste CNC-treipinkidega on topeltpindlik ühevärvitud CNC tööpinkidel kõrgem automatiseerimine. See võib saavutada automatiseeritud töötlemise programmeerimise kaudu, vähendades käsitsi sekkumist ja vigu ning parandada töötlemise täpsust ja stabiilsust. Torni saab paigaldada slaidiraudtee istmele üles ja alla, vasaku ja parema nihkega, et liikuda vastavalt töötlemisnõuetele sobivasse asendisse. Torni liigutades saab tööpink täita tooriku mõlema otsa töötlemise, parandades veelgi mehaanilise paindlikkust.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	46SY
Keerutama voodi korpust	Φ500
Suurim läbimõõdu töötlemine	Φ350
Maksimaalne töötlemispikkus	400mm
Spindle
Spindli nina	A2-5
Baaride ava	Φ45
Spindli kiirus	0-4500
Abistava spindli mootor	A2-4 (mootori spindl)
Baaride ava	Φ36
Spindli kiirus	0-5000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje löök	220mm
Z-telje insult	420mm
Reis y-telg	± 45mm/± 50mm
Mootorivõimsus
Spindl (servo) ja mootor	7,5kW
X telg (servo) ja mootor	3.1kW
Z telg (servo) ja mootor	3.1kW
Y telg (servo) ja mootor	2,4kW
loputama
loputama	BMT45/55
Teine
Kaal	4200 kg
Mehaanilised mõõtmed	245017502120

Tootepüha ja rakendus

Topeltpindlaid ühevärvitud CNC-tööpindu kasutatakse laialdaselt osade töötlemisel sellistes tööstusharudes nagu rullid, spordivarustus, põllumajandusmasinad ja autotööstuses. Nendel tööstusharudel on kõrged nõuded osade täpsusele ja tõhususele ning kahe spindli ühe torni CNC tööpinkide tööpindade jaoks on ideaalne valik nende vajaduste rahuldamiseks.
