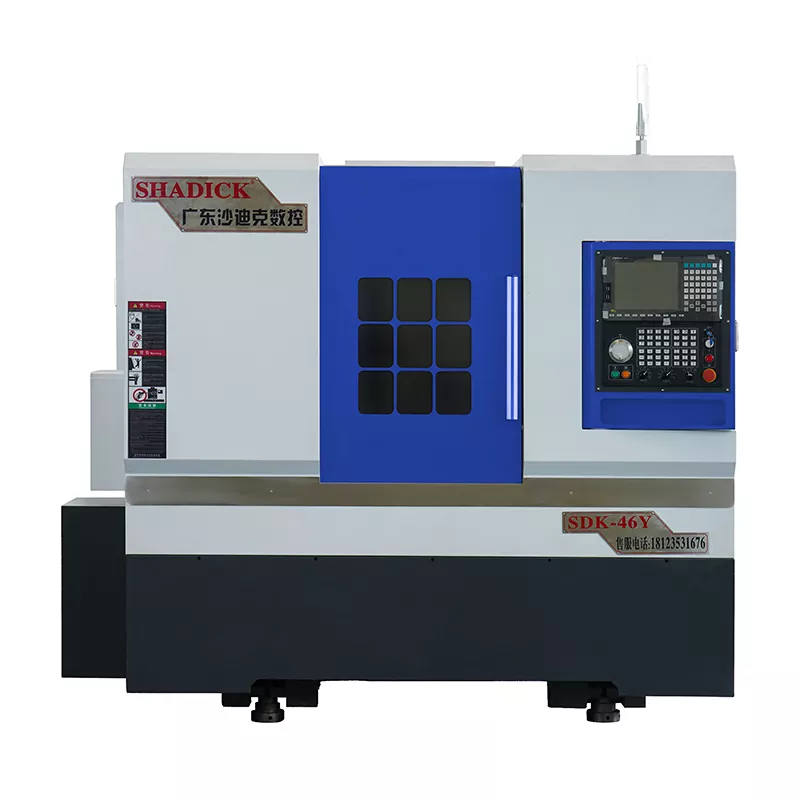

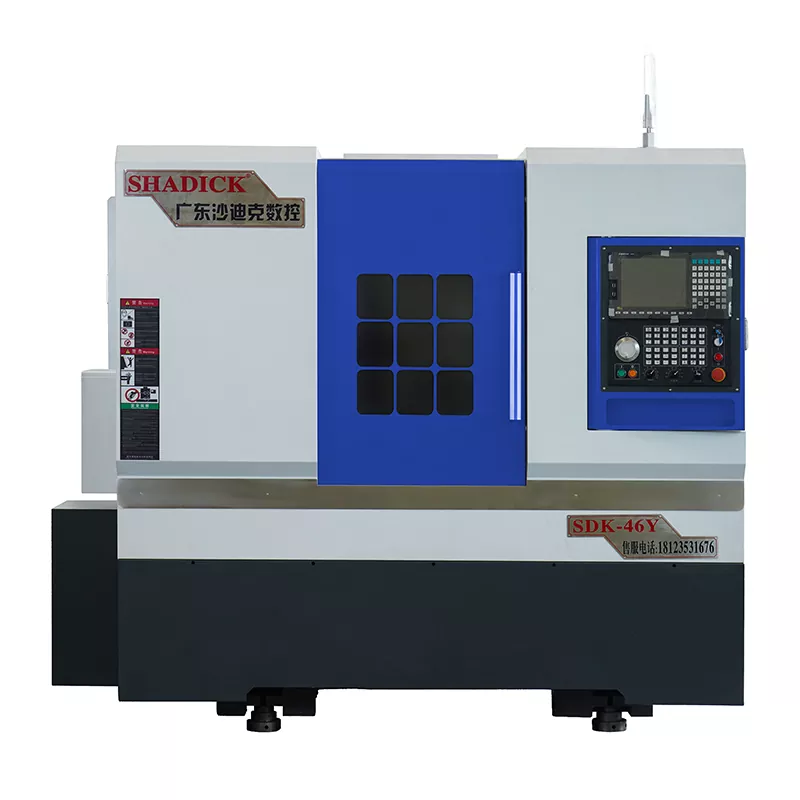

46-TAILSTOCK TURNEMILL CNC CNC masin

46-TAILSTOCK TURNE MILL CNC CNC-masin on töötleva tööstuse tavaliselt kasutatav seade, mis ühendab pööramise, jahvatamise, puurimise, koputamise ja muu funktsioonid, võimaldades mitme ülesande täitmist ühe seadistusega. Meie pöördeveskite keskus sobib eriti keerukate osade, näiteks saledate komponentide ja keerukate kõverate pindade töötlemiseks, mida on tavapäraste töötlemismeetodite abil sageli keeruline saavutada suure tõhususega ja täpsusega.

Saada päring

Tootekirjeldus

46-TAILSTOCK-MILL CNC-masinaga CNC-masin võib samaaegselt saavutada mitmeprotsessilise pöördeveski ühendifunktsioonid, näiteks pööramine, jahvatamine, puurimine, koputamine, hobimine ja pilu.

Spindli C-telg on varustatud kõrge eraldusvõimega magnetrõnga kooderiga, mis võimaldab pidevat indekseerimist (indekseerimise täpsusega kuni 0,01 kraadi). See koondatakse tööpinkide abil koaksiaalselt, et tagada C-telje positsioneerimise täpsus ja kõrge usaldusväärsus.

See võtab kasutusele täielikult suletud kaitsekujunduse, mis kaitseb tõhusalt olulisi komponente, nagu kruvid, juhendid ja laagrid. See on esteetiliselt meeldiv, stabiilne ja vastupidav.

See kasutab Taiwani Synteci opsüsteemi, mis võimaldab kiiret positsioneerimist suure kiiruse ajal, parandades tõhusalt indekseerimise efektiivsust ja täpsust.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	46y
Keerutama voodi korpust	Φ450
Suurim läbimõõdu töötlemine	Φ350
Spindle
Spindli nina	A2-5
Baaride ava	Φ46
Spindli kiirus	0-6000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Sabaistme reis
Tailtopp -varruka spetsifikatsioon	Mo's 5#
Sabaistme reis	370mm
Saba istme liikumise meetod	liugur
Chucki ülaosa	450mm
Saba istme rõhuvahemik	5-20 kilogrammi
Ülemine teekond	120mm
Saba istme struktuur	Täpse varruka tüüp
Aksiaalne löök
X-telje löök	250mm
Z-telje insult	510mm
Y-telje löök	± 35mm
Mootorivõimsus
Spindl (servo) ja mootor	7,5kW
X telg (servo) ja mootor	3.1kW
Z telg (servo) ja mootor	3.1kW
Y telg (servo) ja mootor	2,4kW
Toitepea mootor	5,5kW
15- jaama elektrinn (BMT40)	King CNC Hiinas Taiwanist
Power Head 0 - kraad	2
Power Head 90 - kraad	2
Teine
Kaal	3600 kg
Mehaanilised mõõtmed	285017802040

Tootepüha ja rakendus

Tailstockiga pöördeveskikompleks on mitmekülgne mehaaniline seadmed, mis ühendab endas keeramise ja jahvatamise funktsioonid ning sisaldab tagatise seadet erinevate toorikute töötlemise toetamiseks. See 46-TAILSCOCK-MILL CNC-CNC MACHINE PÕHJALIKU KIRJELDUS, KIRE TÕHNUS JA VÕIMALIKUD KOMPLEKTSEERIMISETE TÖÖTLEMISEKS VAATAB, MIS MEIE KASUTAB seda mitmes tööstuses laialdaselt.

Tootmise üksikasjad

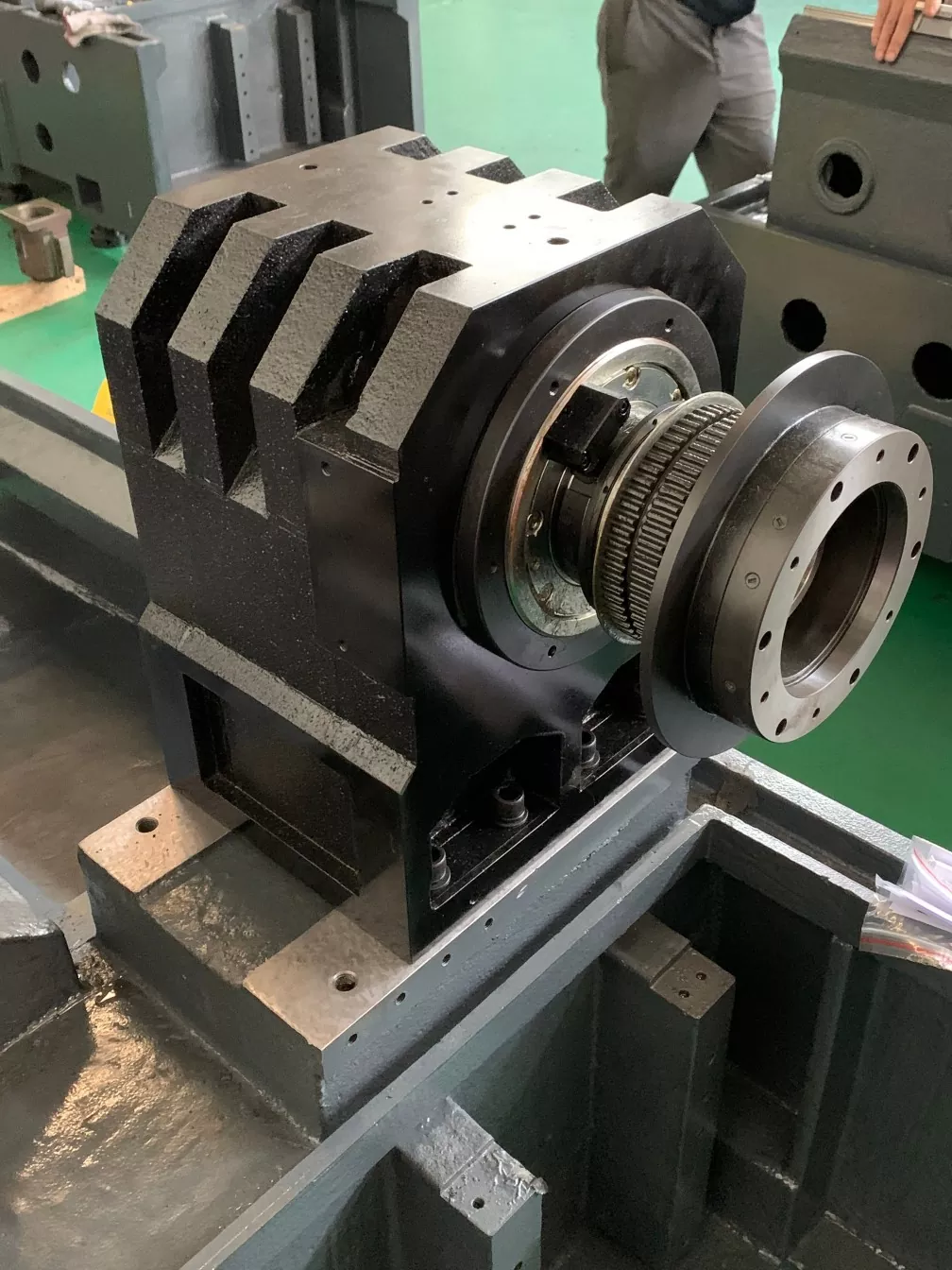

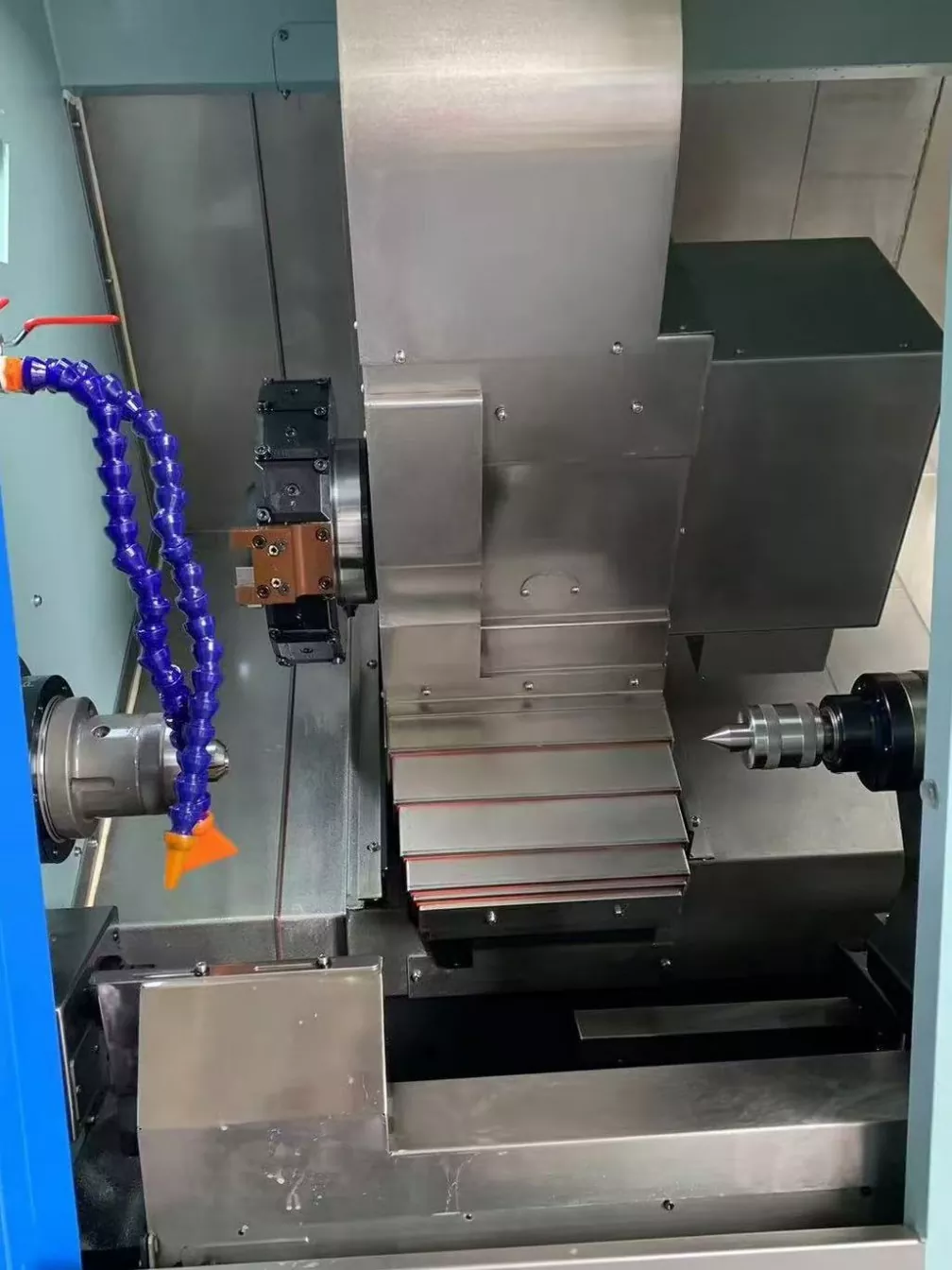

46-TAILSTOCK PUNING MILL CNC CNC masina tööpinkide sisemine struktuur.

15-jaama toiteprun võib laadida rohkem tööriistu. Komplekssete osade töötlemisel pole vaja tööriistu sageli muuta, mis vähendab tööriista muutmise ja töötlemise efektiivsuse parandamise seisakuid.
