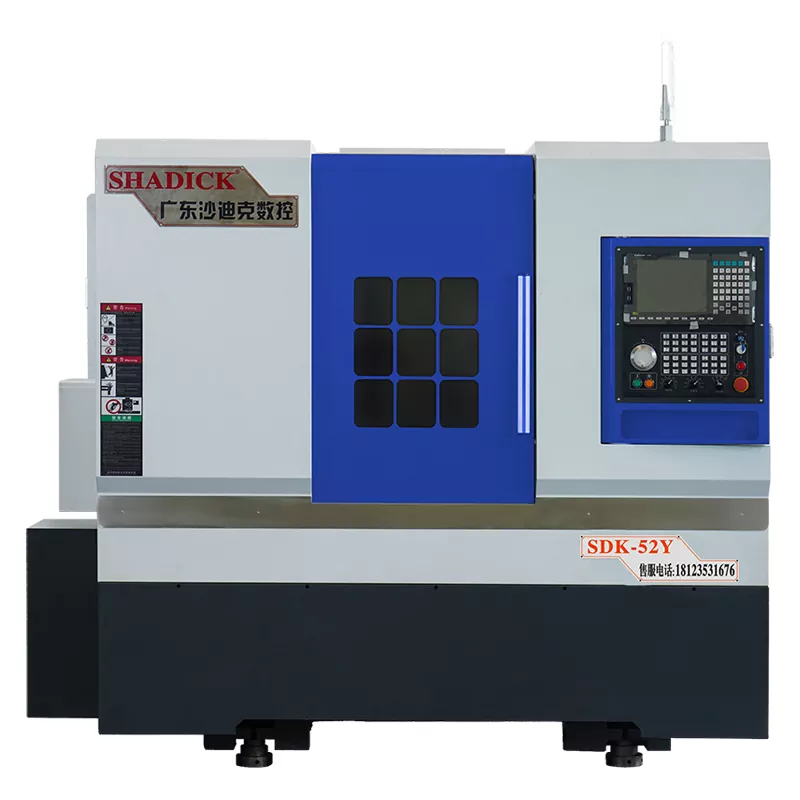

52-pöörd- ja jahvatamise ühend CNC tööpinnad

Shadicki tehases on terviklik tootesari, mis hõlmab väikseid CNC-treisid, jõugu tööriistade CNC-treipingid, torni tüüpi CNC-treipingid, pöördemiskeskused ja vertikaalsed CNC-masinad, mis suudavad täielikult täita erinevate kasutajate töötlemisvajadusi erinevate skaalade, suuruste ja materjalide jaoks. Eriti tähelepanuväärne on meie 52-pöörd- ja freesimisühendite CNC tööpinkide tööpink, mis integreerib CNC-treipingi pöördevõimalused mõne mehaanilise keskuse funktsiooniga, saavutades täiusliku segu tõhusast töötlemisest ja paremast jõudlusest, teenides sellele kulutõhususe kuninga pealkirja.

Saada päring

Tootekirjeldus

Võrreldes 46-pöörd- ja freesimisühendi CNC tööpinkidega, on 52-pöörd- ja freesimisühend CNC tööpinkidel võimsam spindlimootor ja suurem spindliriba. Kõrgem mootori võimsus sobib raskemate lõikeülesannete jaoks, võimaldades materjali kiiremat eemaldamist ja paremat töötlemise tõhusust. 52-mm spindliriba mahutab suurema läbimõõduga ribad või tööriistad, muutes selle sobivaks suuremate toorikute töötlemiseks. See on võimeline käsitlema keerukamaid toorikujusid ja suuremaid toorikuurusi, toitlustades laiemat töötlemisvajadust.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	52y
Keerutama voodi korpust	Φ500
Suurim läbimõõdu töötlemine	Φ350
Spindle
Spindli nina	A2-6
Baaride ava	Φ52
Spindli kiirus	0-6000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje raadius	260mm
Z-telje insult	450mm
Y-telje löök	± 45mm/± 50mm
Mootorivõimsus
Spindl (servo) ja mootor	11kW
X telg (servo) ja mootor	3.1kW
Z telg (servo) ja mootor	3.1kW
Y telg (servo) ja mootor	2,4kW
Toitepea mootor	5,5kW
15- jaama elektrinn (BMT45)	King CNC Hiinas Taiwanist
Power Head 0 - kraad	2
Power Head 90 - kraad	2
Teine
Kaal	3600 kg
Mehaanilised mõõtmed	285017802040

Tootepüha ja rakendus

Treipink-kompleksi masin on oma olemuselt kõrge efektiivsuse ja mitmekülgsusega, mis on võimeline ühe seadistusega lõpule viima mitmesuguseid töötlemisülesandeid, muutes selle sobivaks töötleva tööstuse jaoks, mis nõuab tõhusat tootmist. Eelkõige silma paistab 52-treipingiga keeruline masin töötlemise täpsuse ja jäikuse osas, muutes selle ideaalseks valikuks tööstusharude jaoks, millel on ranged nõuded komponendi täpsusele ja tugevusele, näiteks kosmose- ja autotööstus.
