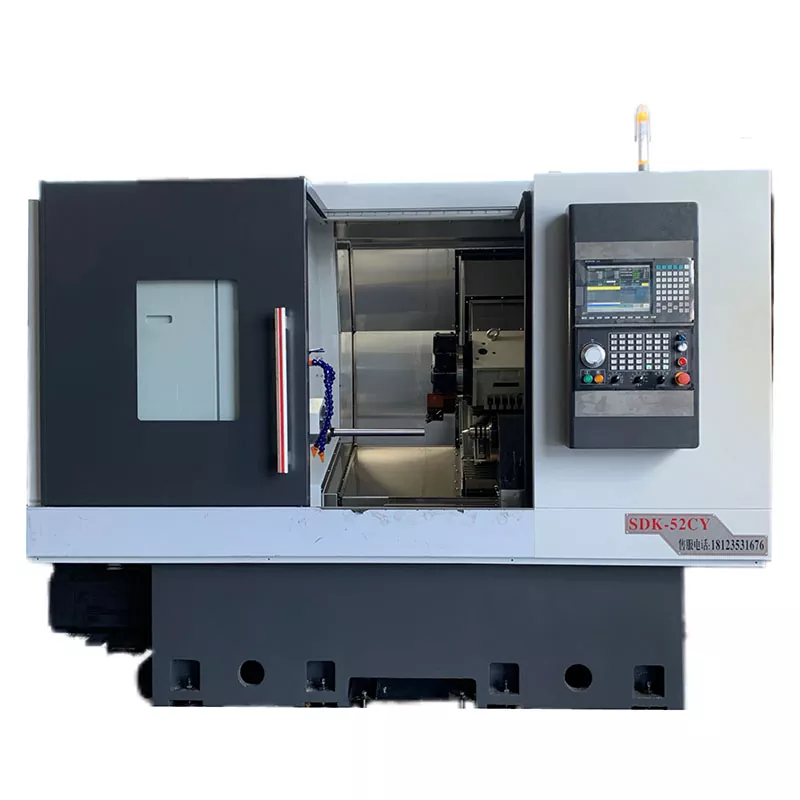

Interpoleeritud y-telje pöörde-veskühend CNC tööpindu

Interpoleeritud y-telje pöördeveskide ühend CNC tööpindudena, mis on täiustatud mudel, pindalaga kompleksmasinate seeriates, kasutab selle ainulaadset töötlemismeetodit, mis ühendab x-telje painduva esi- ja lehvitamise liikumise Y-telje täpse vertikaalse nihkega, et saavutada multi-protsesside tõhus integreerimine. See uuenduslik disain ei suurenda mitte ainult märkimisväärselt tootmise efektiivsust, vaid vastab sujuvalt ka tänapäevase tootmise kiireloomulistele nõudmistele tõhusaks ja kvaliteetseks tootmiseks.

Saada päring

Tootekirjeldus

Meie interpoleeritud y-telje pöörde-veskühend CNC tööpinnad on varustatud imporditud ülitäpse lineaarse juhendi, rullkruvide ja täppislaagritega.

See kasutab täielikult ära nelja - telje ühenduse raske lõikamise ja kõrge jäikuse suurimad eelised.

See on pöördeveski ühendi töötlemismasin, millel on interpoleeritud Y-telje toiteturn ja sabakomplekt, uus mudel, mis asendab sirge Y-telje masina.

Programmeeritav hüdrauliline sabakomplekti keskus võimaldab üheklahvi toimimist laiendada või sisse tõmmata, hõlbustades hõlpsat tooriku kinnitamist. Sellel on kahekäiguline kontroll (kiire ja aeglane).

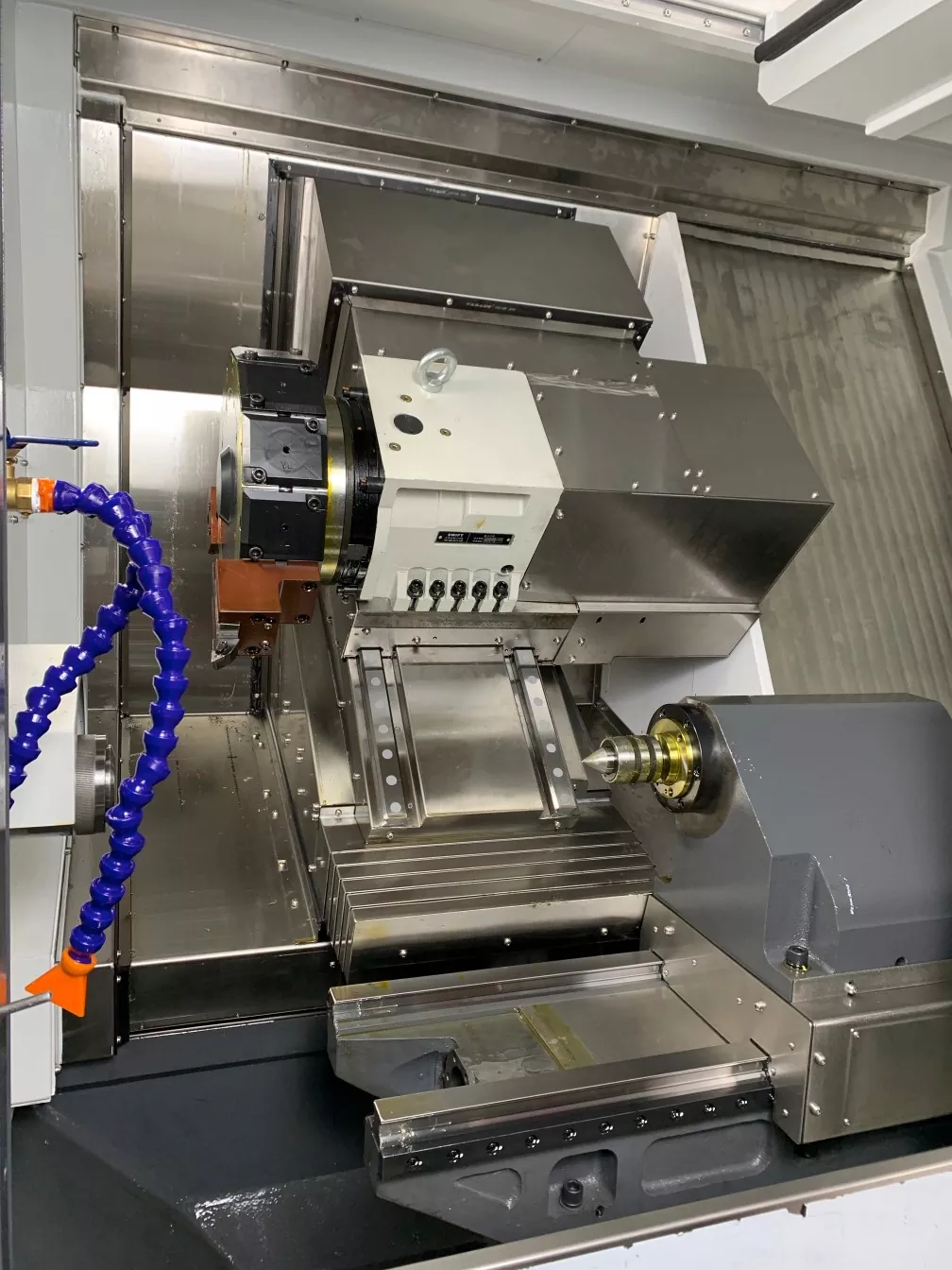

Võimsust tornit kasutatakse kõrgete raiskamistega töötlemiseks ja interpoleeritud y-telje toitepea saab kasutada koos pöördeveski ühendifunktsiooniga, et masina kompleksseid osi.

Tööpinkide voodi võtab kasutusele kõrge madal raudteekujundus, mille nurgasuhe on 15:30 kraadi, mis suudab tõhusalt tagada, et tööpink ei deformeeruks pikaajalise töö ajal, ning sellel on hea jäikus ja tugev stabiilsus.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	52CY
Keerutama voodi korpust	Φ600
Suurim läbimõõdu töötlemine	Φ350
Spindle
Spindli nina	A2-6
Baaride ava	Φ52
Spindli kiirus	0-4500
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Sabaistme reis
Tailtopp -varruka spetsifikatsioon	Mo's 4#
Sabaistme reis	500mm
Saba istme liikumise meetod	liugur
Chucki ülaosa	630mm
Saba istme rõhuvahemik	5-20 kilogrammi
Ülemine teekond	120mm
Saba istme struktuur	Täpse varruka tüüp
Aksiaalne löök
X-telje reisiraadius	260mm
Z-telje insult	620mm
Y-telje löök	﹢ 60mm﹣68mm
Mootorivõimsus
Spindl (servo) ja mootor	11kW
X telg (servo) ja mootor	3.1kW
Z telg (servo) ja mootor	3.1kW
Y telg (servo) ja mootor	2,4kW
Toitepea mootor	5,5kW
loputama
loputama	BMT55
Teine
Kaal	5000 kg
Mehaanilised mõõtmed	290019502100

Tootepüha ja rakendus

Interpoleeritud y-telje pöördeveskide CNC-tööpindade töötlemist kasutatakse laialdaselt erinevates töötlevates tööstustes, eriti ülitäpsete ja keerukate osade töötlemisel, näiteks dokkimise sisetükid, autoosad, meditsiiniseadmed jne, millel on olulised eelised. Lisaks saab seda kasutada ka keerukate geomeetriliste kujundite, erinevate suuruste ja ülitäpsete nõuetega, näiteks silindriliste pindade, kooniliste pindade, astmeliste pindade, sfääriliste pindade ja muud tüüpi pöörlemispindadega.

Tootmise üksikasjad

Seda juhitakse ja juhib kruvivarras ja servomootor. Programmi juhiseid liikumiseks ja tõukejõuks saab seada ning toiming on lihtne.

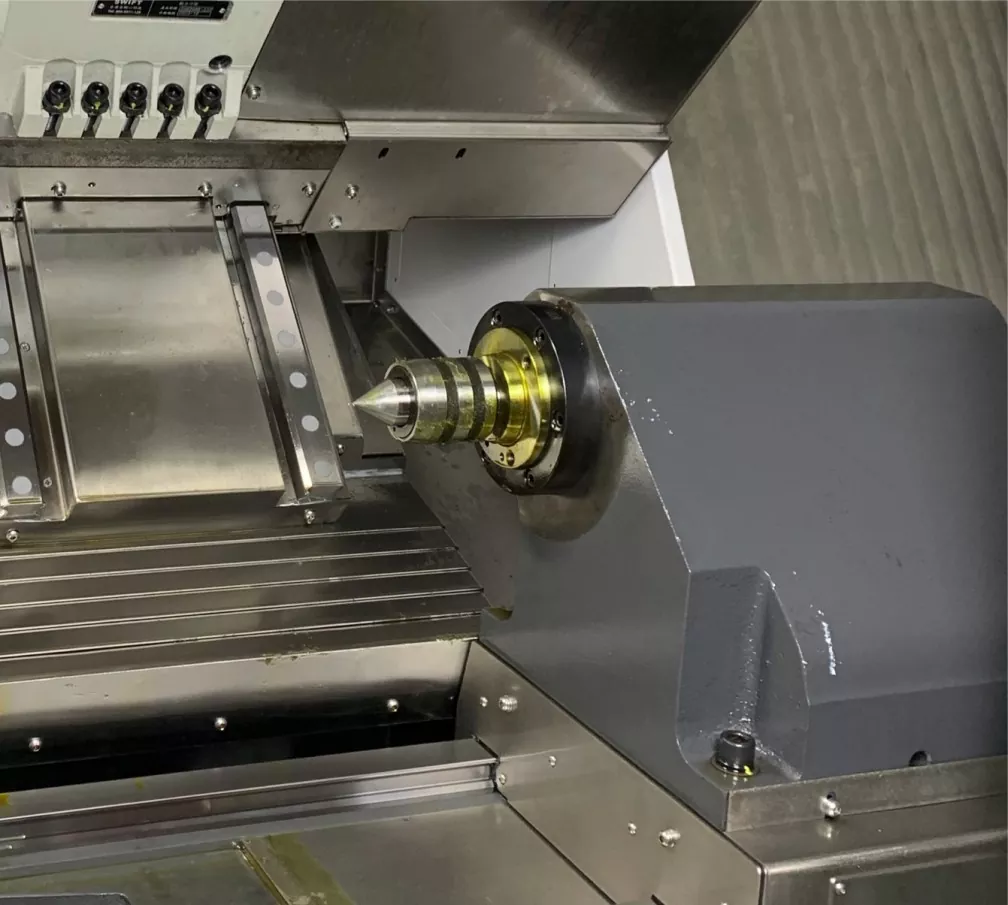

See võtab kasutusele programmeeritava hüdraulilise sabakoda, mis hõlbustab ümara ja kontsentrilisuse tagamist ülikergete ja saledate võllide osade töötlemisel.

Programmeeritav hüdrauliline sabakott saab kontrollida tagapinna edasi-tagasi liikumist ja peatamist M-koodide ja K-koodide kaudu. Lisaks võimaldab see rõhku meelevaldset reguleerida. See on lihtne, mugav, ohutu ja usaldusväärne.
