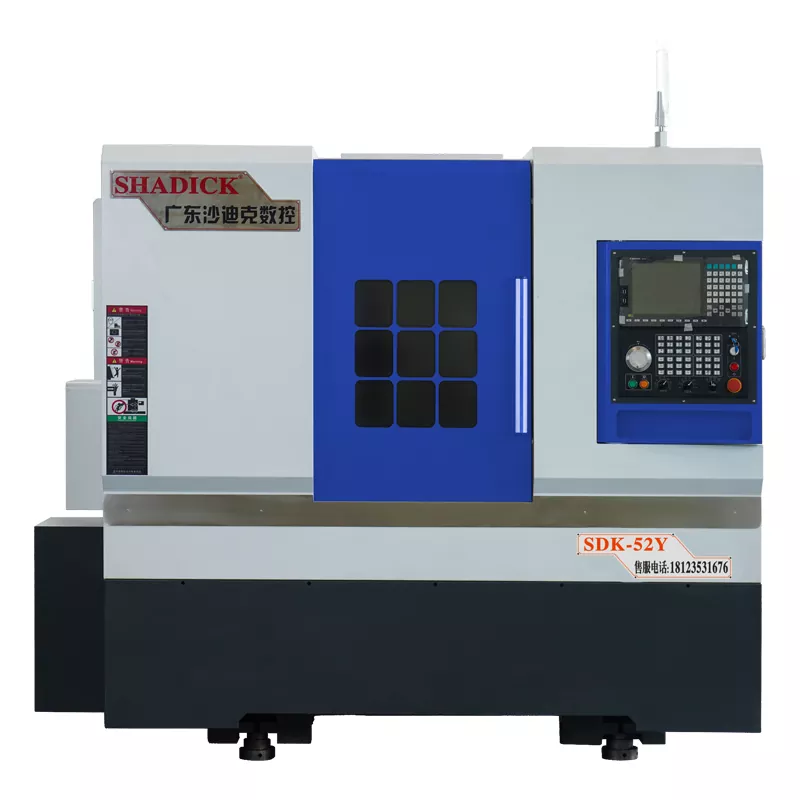

52-TAILSTOCK Pöörake-MILL komposiit CNC masin

Shadick 52-TAILSTOCK Pöörake-MILL CNC CNC masinat saab paindlikult konfigureerida tavalise või programmeeritava hüdraulilise sabaga vastavalt kliendi vajadustele. Tavalist hüdraulilist sabatoppi on lihtne kasutada, kuid selle paindlikkus ja täpsus on piiratud; Programmeeritav hüdrauliline sabakott seevastu tugineb ülitäpse ja paindliku töötlemise saavutamiseks täiustatud programmeerimise juhtimisele, mis vastab keerukate nõuetele.

Saada päring

Tootekirjeldus

Shadicki 52-TAILSTOCK-Pöörake-MILL CNC-masina toitepolitsei y-telg juhivad 4 lineaarset juhendit või kahekordset karastatud juhendit, mis parandab oluliselt täpsust ja suurt jäikust.

See on varustatud programmeeritava hüdraulilise sabakomplektiga. Ainult ühe nupuvajutusega saate Tailstocki pikendada või tagasi tõmmata, muutes selle klammerdamise hõlpsaks. Sellel on kahekäiguline kontroll (kiire ja aeglane).

Sellel on funktsioon nelja -teljelise ahela töötlemiseks keeramiseks, jahvatamiseks, puurimiseks, koputamiseks jne ning see võib puurimise ja koputamise lõpule viia osade võlli otstes.

Võimsuste torni saab kasutada kõrgete raiskamistega. Tõelist y-telje toitepea saab kombineerida keerukate osade masinafunktsiooniga.

See suudab teha terase ja roostevabast terasest osadel suure ulatusega täppismahhani, samuti võlli otste puurimist ja koputamist. Tailmasinaga masin saab töödelda pikkade võllide osi.

Küljel on toitevahendi funktsioonimoodul, mis suudab täita selliseid funktsioone nagu puurimine, koputamine ja jahvatamine korterid, võimaldades erinevate võlliosade täpset puurimist ja jahvatamist.

Toitepea mootori võimsus on 5,5 kW ja see on varustatud iseseiseva jahutussüsteemiga. Selle maksimaalne pöörlemiskiirus võib ulatuda 8000 pöördeni minutis. See suudab 24-tunnise töötlemise läbi viia, ilma et häiret ülekuumeneks või käivitamata.

Toote parameeter (spetsifikatsioon)

Töötlemisvõimsus	52y
Keerutama voodi korpust	Φ500
Suurim läbimõõdu töötlemine	Φ350
Spindle
Spindli nina	A2-6
Baaride ava	Φ52
Spindli kiirus	0-6000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,005
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Sabaistme reis
Tailtopp -varruka spetsifikatsioon	Mo's 5#
Sabaistme reis	420mm
Saba istme liikumise meetod	liugur
Chucki ülaosa	450mm
Saba istme rõhuvahemik	5-20 kilogrammi
Ülemine teekond	120mm
Saba istme struktuur	Täpse varruka tüüp
Aksiaalne löök
X-telje löök	260mm
Z-telje insult	520mm
Y-telje löök	± 45mm/± 50mm
Mootorivõimsus
Spindl (servo) ja mootor	11kW
X telg (servo) ja mootor	3.1kW
Z telg (servo) ja mootor	3.1kW
Y telg (servo) ja mootor	2,4kW
Toitepea mootor	5,5kW
12- jaama elektrinn (BMT45)	King CNC Hiinas Taiwanist
Power Head 0 - kraad	2
Power Head 90 - kraad	2
Teine
Kaal	3700 kg
Mehaanilised mõõtmed	285017802040

Toote funktsioon ja rakendus

Turn-Milli ühendi tööpink on oma olemuselt kõrge tõhususega ja multifunktsionaalsus. See on võimeline täitma mitmesuguseid töötlemisülesandeid ühe klambris, muutes selle tõhusa tootmist vajavatele töötlevatele tööstustele väga sobivaks. See on rakendatav pikateljelise töötlemise kohta sellistes tööstusharudes nagu autotööstus, ülekandetööstus ja tuuleenergia tootmine.

Tootmise üksikasjad

52-TAILSCOCK-MILL CNC CNC MACHINE tööpinkide sisemine struktuur ， BMT55 servopõhine torn parandab indekseerimise usaldusväärsust ja tagab suure jäikuse jahvatamise ajal.
