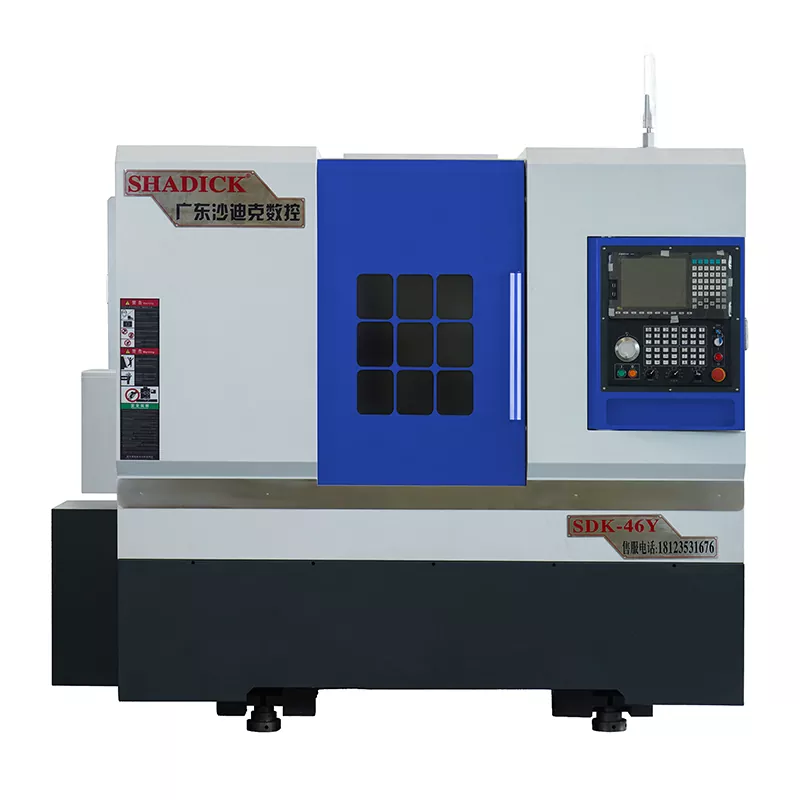

46-pöörd- ja jahvatamise ühend CNC tööpinnad

Shadick ei paku mitte ainult tipptasemel 46-pöörd- ja freesimist CNC-tööpindu, vaid on ka kohandatud teenuste jaoks silma paista. Meie tehniline meeskond kavandab hoolikalt protsessivoogu, konfigureerib tööriistu ja kavandab automatiseerimislahendusi, mis põhinevad iga kliendi konkreetsetel vajadustel, pakkudes tõeliselt kõigile klientidele "ühekordset" lahendust. Shadicki valimine tähendab tootmispartneri valimist, mis suudab saavutada tõhusaid ja muretuid toiminguid.

Saada päring

Tootekirjeldus

Meie 46-pöörd- ja freesimisühend CNC tööpindude kasutamine kasutab keeruka osade töötlemise tegemiseks tõelist Y-telje toitekontrolli.

Iga telg on varustatud imporditud ülitäpse lineaarse juhendi, rullkruvide ja täppislaagritega.

See suudab teostada terasest osade ja roostevabast terasest suuremahulist täppismatöötlust, samuti võlli otste puurimist ja koputamist.

Otsese ühendatud elektri torni y-telg võtab kasutusele 4-juhtmelise rööpa-/kahekordse kõva rööpa juhtimise, mis parandab oluliselt täpsust ja suurt jäikust.

Toote parameeter （spetsifikatsioon）

Töötlemisvõimsus	46y
Keerutama voodi korpust	Φ450
Suurim läbimõõdu töötlemine	Φ350
Spindle
Spindli nina	A2-5
Baaride ava	Φ46
Spindli kiirus	0-6000
Mehaaniline täpsus
Korda positsioneerimise täpsust	± 0,003
Spindli tulistamine	≤0,005/100mm
Spindli kitsenev	≤0,005/100mm
X, z ristkalg	≤0,005/100mm
X/z telg kiiresti liikuv kiirus	24m/min
Aksiaalne löök
X-telje raadius	250mm
Z-telje insult	400mm
Y-telje löök	± 35mm
Mootorivõimsus
Spindl (servo) ja mootor	7,5kW
X telg (servo) ja mootor	3.1kW
Z telg (servo) ja mootor	3.1kW
Y telg (servo) ja mootor	2,4kW
Toitepea mootor	5,5kW

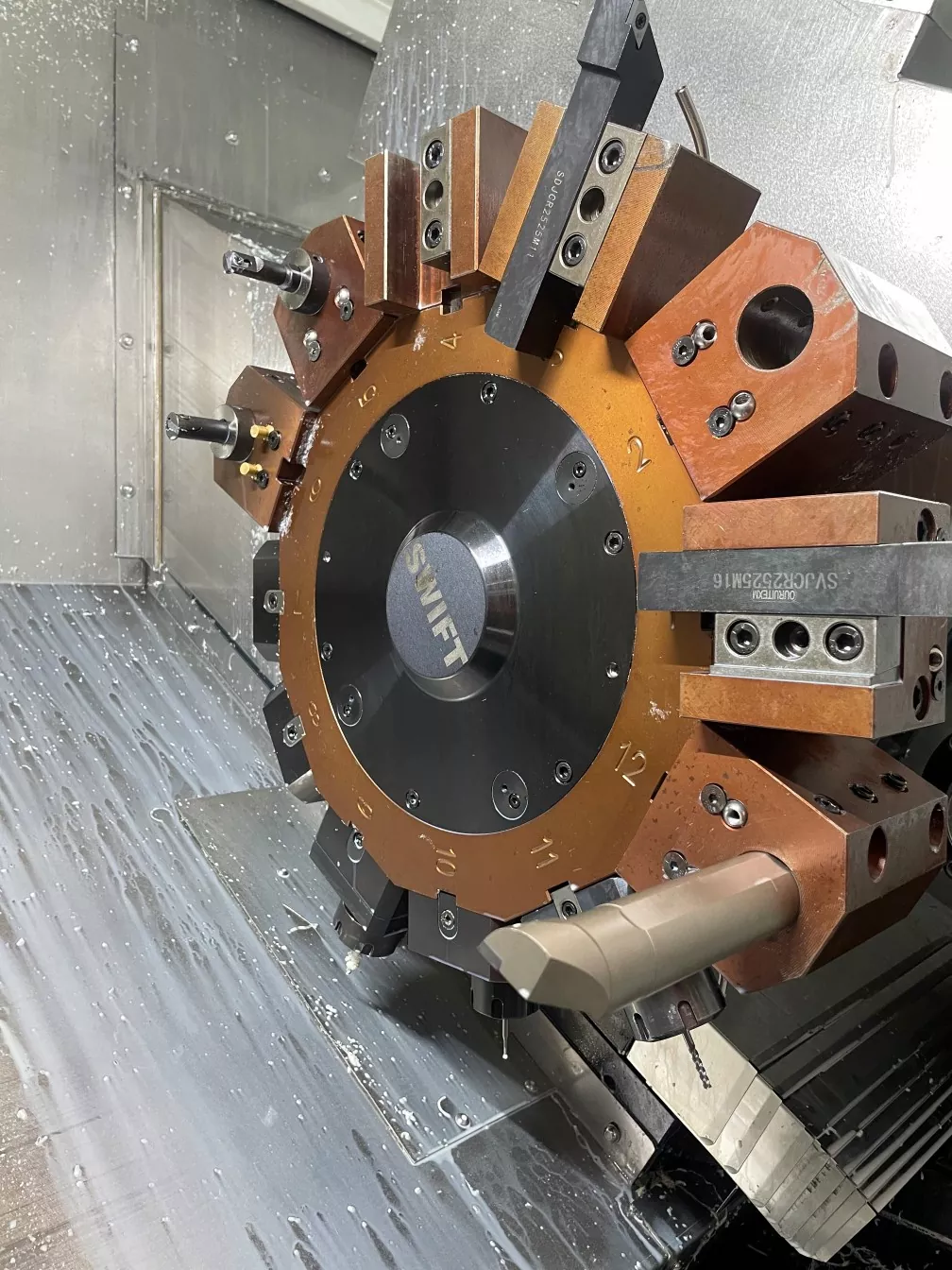

12 - jaama elektrinn (BMT40)	King CNC Hiinas Taiwanist
Power Head 0 - kraad	2
Power Head 90 - kraad	2
Teine
Kaal	3600 kg
Mehaanilised mõõtmed	273017101920

Tootepüha ja rakendus

Shadick 46-pöörd- ja jahvatusühendi CNC tööpinkide tööpink ühendab treipingi ja töötlemiskeskuse funktsioonid. See on spetsiaalselt ette nähtud toodete käsitsemiseks, millel on kõrged täpsuse, kontsentrilisuse ja koaksiaalsuse nõuded. Tavaliselt kasutatakse seda varuosade töötlemiseks sellistel põldudel nagu autotööstus, kosmose- ja hallitusseente tööstusharu. Ühe klambriga saab see lõpule viia keerukate osade töötlemise, lühendades tootmisaega ja vähendades kulusid.

Tootmise üksikasjad

46-pöörd- ja jahvatusühend CNC tööpinkide sisemine struktuur kuvar

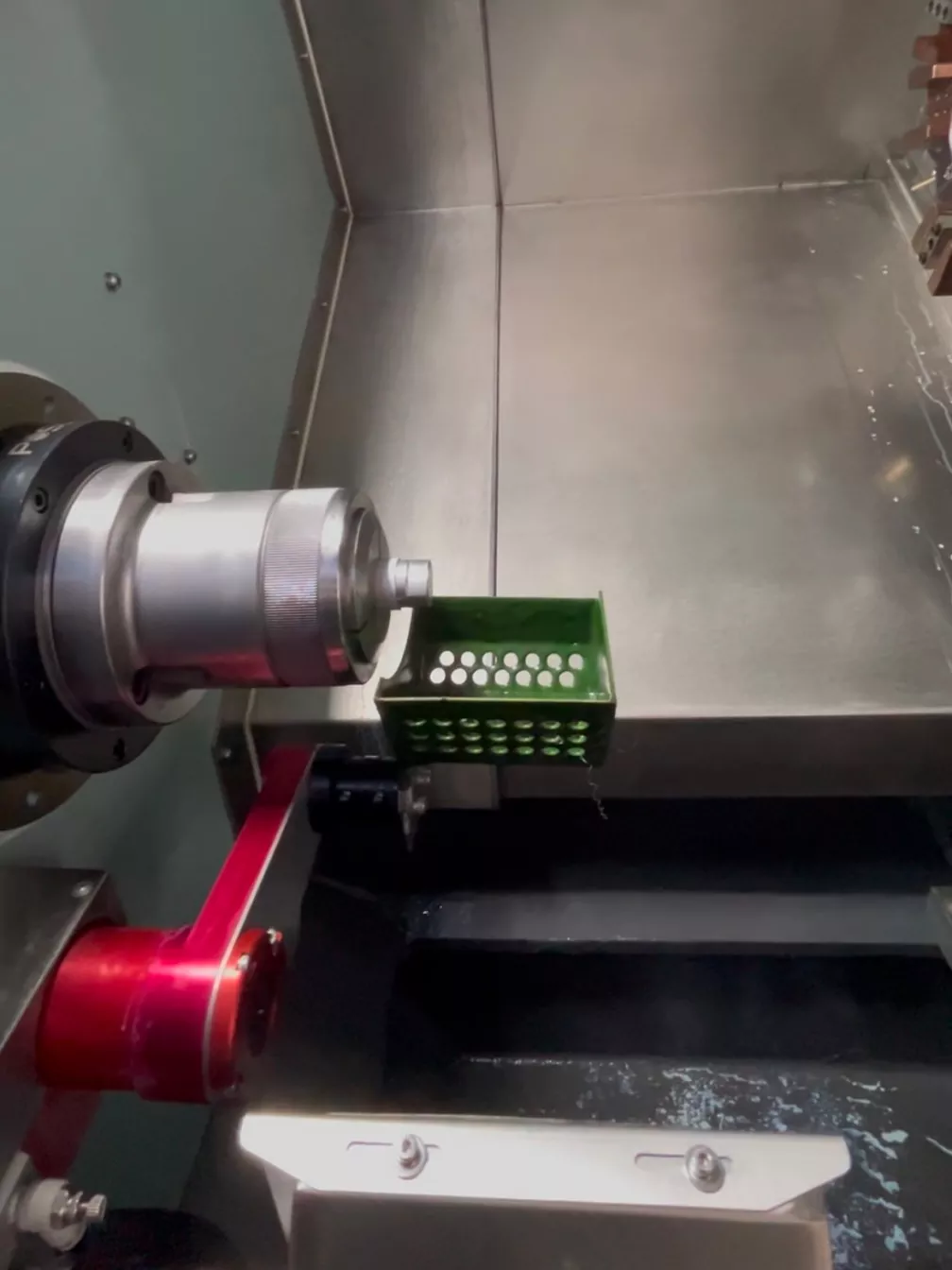

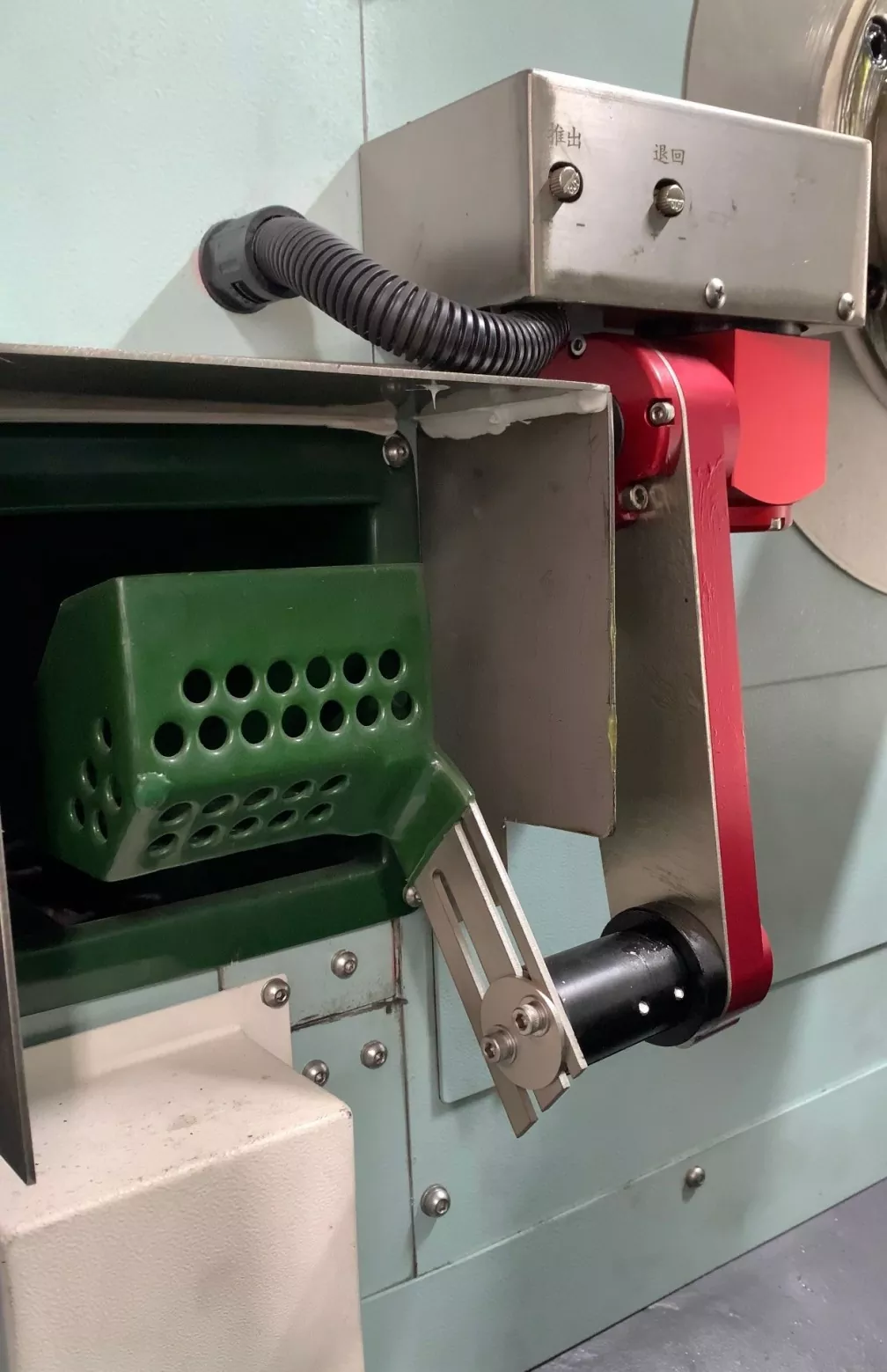

Meie seadmed võimaldavad vastavalt klientide vajadustele toorikukollektorit ja automaatset sööturit, mis võib säästa aega ja tööjõudu ning vähendada kulusid.
